外型介绍

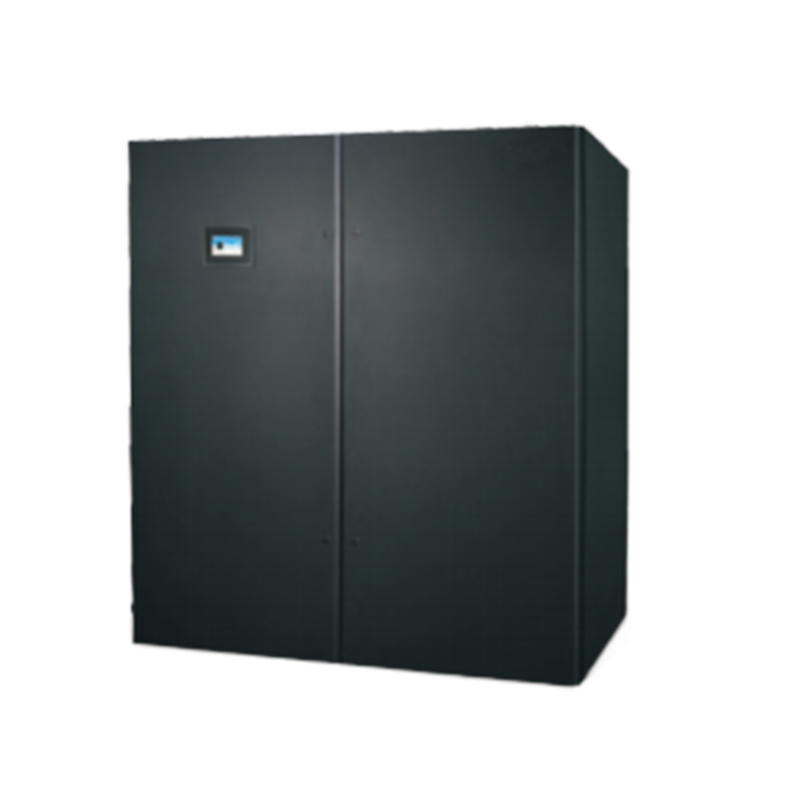

新雅DX直膨式房间级精密空调室内机外观如图1-1所示。
新雅DX直膨式房间级精密空调室外机外观如图1-2所示。
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| HM | 070 | A | X | P | E | K | B | M | 0 |
室内机型号说明
| 序号 | 类别 | 代码 | 描述 |
| 1 | 系列名称 | HM | 新雅DX系列房机专用空调 |
| 2 | 制冷量 | 070 | 制冷量级别 |
| 3 | 冷却方式 | A | 风冷 |
| W | 水冷 | ||
| 一 | 其他 | ||
| 4 | 送风方式 | X | 风，风机下沉式送风 |
| D | 下送风 | ||
| U | 上送风(可配风帽实现前送风) | ||
| 5 | 功能 | B | 制冷功能 |
| R | 制冷、加热功能 | ||
| H | 制冷、加湿功能 | ||
| P | 制冷、加热、加湿功能 | ||
| 6 | 风机型式 | E | EC风机 |
| 7 | 系统配置 | J | R410A单系统(单系统标配，25~45kW) |
| K | R410A双系统(双系统标配，50~90kW) | ||
| 一 | 其他 | ||
| 8 | 出管方式 | L | 左出管(标配，除双系统机组外) |
| R | 右出管 | ||
| B | 左模块左出管，右模块右出管(标配，双系统机组) | ||
| 9 | 电源制式 | M | 3N+PE~380V,50Hz(标配) |
| Q | 3N+PE~380,60Hz | ||
| 一 | 其他 | ||
| 10 | 特殊功能 | 0 | 无(标配) |
| 1 | 配冷凝水泵 | ||
| 一 | 其他 |
一、产品介绍
室外机型号说明
表1-2室外机型号说明。
| 1 | 2 | 3 | 4 | 5 | 6 |
| SW | 50 | N | P | H | M |
| 序号 | 类别 | 代码 | 描述 |
| 1 | 系列名称 | SW | 机房专用空调室外机 |
| 2 | 换热量 | 50 | 换热量级别 |
| 3 | 压缩机位置 | N | 压缩机放室内 |
| 4 | 换热器名称 | P | 平板式 |
| V | V型集中式 | ||
| 5 | 制冷剂 | H | 制冷剂R410A(标配) |
| 6 | 电源制式 | M | 3+PE~380V,50Hz(标配) |
| Q | 3+PE~380V,60Hz | ||
| 一 | 其他 |
二、产品特点
形式多样化
按送风方式可分为上送风和下送风等形式,多样化的形式满足不同的安装和使用环境的要求。制冷量范围广
制冷量25kW~110kW,可以自由选配以适用大、中、小各类机房.控制精确
显度精度可控制在士1C,湿度精度可控制在土5%RH。能效高
采用高效涡旋压缩机、高效V/IA型翅片式换热器、精细设计的分液头以及更加合理的内部布
局,使得空调内部空气流场更加匀,冷媒分配更加合理,从而极大地提高了换热器的换热效率,使空调机组达到高效节能的效果,方便耐用
独特的模块化框架,结构紧凑,整体尺寸小,既稳定坚固又容易拆分,可满足极限条件下搬运的要求:采用保温棉,机身内的
保温性能良好:单门、双门结构件通用性较高,大大减少了易损件(如空气过滤器等)的规格。红外加湿
采用先进的红外加湿技术，有效地减少了加湿器对水质的依赖性,湿度控制快速、准确。环保冷媒
适应国际,上对环保冷媒的要求,采用R4 10A环保制冷剂。多重保护完善的诊断和自动报警功能,能更有效地防止故障发生及更快速地寻找故障位置,全方位地保护机组,有效地延长了空调机组的使用寿命。
便于维护
整机采用完全的前开门,所有部件的维护都可在正面进行,节省了使用空间。
室内机
室内机主要由压缩机、蒸发器、膨胀阀、风机、视液镜、干燥过滤器、红外加湿器PTC加热器、安全控制装置、空气过滤器等部件组成。压缩机
压缩机采用了高效涡旋压缩机(如图1-3),具有震动小、噪音低及可靠性高等特点。蒸发器
采用高效VIA型翅片式蒸发器(如图1-4)。翅片为亲水开槽片,内螺纹铜管,换热效率更高。针对具体机型进行设计和验证适当的分配器保证冷媒在每个回路分配的均匀性,极大地提高了换热器的效率。
室外机
节流装置配置高精度电子澎胀陶控制(如图1-5)，在线专家式算法精确控制制冷制流量,运行更加节炮系统更加安全、稳定。
干燥过滤器干燥过滤器(如图1-7)在-“段时间内能有效除去制冷系统中存在的水分,同时过滤系统中长期运行产生的杂质保证系统正常运行。
风机采用无蜗亮商心风机(如图1-6)，具有风量大,送风距商运，维护方便,可靠性高、无极调速等特点。先进的风机故障反调系统，可以自动判断由于风机运转异常造成的机组风量减少,并且停止正在运行的加热或加温等工作,同时发出报警信号，
红外如湿器
红外加温备(如阳1-8)微处理备控制、结构简请:易于拆卸:清选和维护。悬挂在不锈锅加温水盘,上的高强度石类灯管发射出红外光和远红外光，在5~6秒内，使水盘中的水分子吸收辐射懈以摆脱水的表面张力,在纯净状态下蒸发,不含任何杂质，红外加還器的应用减少了系统对水质的依毂性，其自动冲洗功能，使水盘更清洁。
视波镜
系统备环的窗口,可观察冷媒状态,同时枪测系统水份含量。当系统含水量超标时,其底色变为告警区城颇色，
PTC电加热
采用PTC电加热(如图1-9),具有安全、节能、制热迅速及使用环境温度范围和电压范国宽等优点。其发热量既废维持机房的干球温度同时又可以补除湿时造成的泪度下降,PTC加热系较低的表面温度可以防止空气产生电离,从而延长了使用寿命。
安全控制装置每个制冷系统都装有高、低压保护和排气温度保护装置。当压机的排气压力或排气温度过高时发出紧急报警并进行保护:当压缩机国吸气压力过低无法正常工作时,发出报警信号,并进行保护，每个凤机却装有热过截保护维电照,当风机出现过些时够及时进行保护。滤网脏堵开关，可对空调机组的风系统进行实时监控。
空气过滤器
采用标准空气过滤器(如图1-10)，方便更换。过滤.效率等级为G4(EN779),平均过滤效率达90%以上,从而有效的保证证机房的洁净度。
风冷室外机
标准型
采用波纹型翅片管换热器,具有高散热效率清选、维护方便等特点:外转子轴流式风机,独特的”镜刀”形金属腐叶,具有优越的空气动力特性,效率亮:大极和八板风机配合专门设计的导风圈,使得流经叶片的气流噪声显著降低纤对基站电同环境定制的高性棚三相电机适用电压范围广,可靠性高:先进的风机转速控制系烧,通过检测系统的冷凝压力调整输,出电压,从而控制空外风机转速使系统压力与热负荷相适应,有效隆低风机哚声,保证系统的稳定、可靠、高效运行:采用变频调速室外风机最大支持可调节范围10%~100% 适用不同温度环境的配置。节能型(选配)在标准型基础上。通过独特设计提高整个系统的能效比。使整机更加节船更加高效,同时可满足+45x55”C的高温环境。
节鼩型(选配)
在板准型基氇,上增加低滑组件和电控艳防冻保护,使整个系统最低可在-40*C下正常运行。微处理控制照是为了让机组满足机房特殊要求而设计的,具有稳定性好、控制精度高、智能化等优点、室内.机前门]提供真彩触摸显示屏(LED)操作面板。简单易懂的操作界面显示室内当前的温度、温度、遑混度设定情、设备(风机、压缩机，制冷、制热、除、加等)输出百分比及报警情况。用户可以从显示屏的主菜单进入浏览或设置各设定点、事件记录、图形数据、传感致据、报警设置等信息，波晶显示屏背光采用节能设计,当超过定时间(出厂信为5min,可通讨菜单配置)无任何技眦操作时,背光熄灭:再次发生按驢揚作时,背光点亮。控制系统还支持多机群控,智能地实现扩容,多个预留接口可以实现多种篮控方式，他处理控制器面板如图1-11所示。
控制系统
用户界面操作篙洁,多级密码保护,有效防止非法操作，控制器具有掉电自恢复和亮、低电压保护功，
通过墓单操作可以准确了解各主要部件运行时间。
专家级故障诊断系统,自动显示当前故障内客,方便维护人员进行设备维护。可存储400条历史事件记录,记录消息、警告、报警三种事件，配置R5485接口,通信协这采用标准通信协攻，
温度设定，漫度设定范围为18"C-32"C
漫度设定漫度设定范围为40%6RH-95%6RH，
报警信号.
微处理要具有声、光信号报警功能标准报警信息如下高温报警、低温报警、髙漫报警、低漫报警、系統亮压报警、系統低压报警、滤网註堵报警其他用户自定义报警育光点亮。控制系统还支持多机群控,智能地实现扩客,多个预留接口可以实现多种蓄控方式。微处理控制器面板如图1-11所示。
选配部件
上送凤风帽
对于上送风系统,可选配套的蒂送风格机风帽,保证出风的均匀性。廷棣全仞莒长组件
对长连接管的使用场合,可采用廷长组件。在压机停机后廷长组件有效地防止冷媒倒流和集中,保证压缩机的下一次正常启动使系统更加安全可靠，
无水报警绳式、单点式漏水探测器,可向机组或一一个独立的监控系统提供报警信号,触发机姐报警.及时关闭机组,以便及时处理。
烟感探测器
烟感探测器探测到烟雾时,可立即触发报警系统从而关闭机组，火史探测器
火灾探测暴蓝控现场的回风温度，-旦遇到高温便立即关闭机组，高效空气过滤器
高效空气过滤暴适用于洁净度要求更亮的使用环境，
湿摸加灈器
涅横加漫器(图1.12)是空调内置加漫器件,构造洁,洁净无噪音，采用有机湿膜环保材料,吸水性优良，饱和效李亮材质轻，易生产体积小，节省空间，便于拆装、清洗和维护，同时对空气有洗涤、过滤作用，可实现洁净、等焓加漫功。加漫运行时漫本体无功耗,节显著。注:单冷机型不带加热加漫，
| 室内机型号 | HM025A | HM030A | HM035A | HM040A | HM045A | HM050A |
| 主电源 | 3N+PE~380V50Hz | |||||
| 室内回风工况：24℃ DB/17℃ WB;室外环境工况：(风冷)35℃ | ||||||
| 制冷 制冷量-kW | 26.4 | 31.5 | 36.1 | 38.1 | 45.7 | 52.7 |
| 系统 显冷量-kW | 24.5 | 29.2 | 33.4 | 35.2 | 41.6 | 48.9 |
| 压缩机 | ||||||
| 台数(个) | 1 | 1 | 1 | 1 | 1 | 2 |
| 室内风机 | ||||||
| 风机 循环风量-m³/h | 7500 | 9000 | 10500 | 11500 | 12000 | 15000 |
| 参数 台数(个) | 1 | 1 | 1 | 1 | 1 | 2 |
| 电加热性能参数 | ||||||
| 加热能力-kW | 6 | 6 | 6 | 6 | 6 | 9 |
| 加湿器性能参数 | ||||||
| 加湿能力-kg/h | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 6.5 |
| 过滤网 | ||||||
| 过滤等级 | G4 | |||||
| 连接管尺寸规格 | ||||||
| 液体管-mm(焊接) | 15.88 | 15.88 | 15.88 | 15.88 | 15.88 | 15.88 |
| 气体管-mm(焊接) | 22 | 22 | 22 | 22 | 22 | 22 |
| 加湿器进水管(内螺纹) | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" |
| 排水管OD-mm(宝塔+喉箍) | 19 | 19 | 19 | 19 | 19 | 19 |
| 室内机满负载电流及功率(带加热加湿机型) | ||||||
| 室内机满负载电流-A | 32.12 | 38.2 | 41.05 | 41.05 | 48.97 | 59.74 |
| 室内机满负载功率-KW | 19.07 | 22.71 | 23.93 | 23.93 | 28.28 | 35.14 |
| 室内机机组尺寸 | ||||||
| 机组宽度-mm | 900 | 900 | 900 | 900 | 900 | 1800 |
| 机组深度-mm | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 机组高度-mm | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 |
| 室内机机组重量 | ||||||
| 室内机机组静重-kg | 355 | 370 | 375 | 380 | 390 | 665 |
| 室外机型号 | 1*SW40NP | 1*SW50NP | 1*SW50NP | 1*SW50NP | 1*SW70NP | 2*SW40NP |
| 主电源 | 380V 3Ph 50Hz | |||||
| 室外机满负载电流及功率(室内机与室外机分开配电) | ||||||
| 室外机满负载电流-A | 2.9 | 4.7 | 4.7 | 4.7 | 5.8 | 2*2.9 |
| 室外机满负载功率-KW | 1.06 | 1.8 | 1.8 | 1.8 | 2.1 | 2*1.06 |
| 室外机尺寸 | ||||||
| 机组宽度-mm | 1650 | 1650 | 1650 | 1650 | 2010 | 1650 |
| 机组深度-mm | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| 机组高度-mm | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 |
| 室外机机组重量 | 158 | 168 | 168 | 168 | 210 | 2*158 |
注:
1、以上室内机出风静压为:上送风50Pa,下送风20P8,可定制高达200P8的机型,
2、本表参数为标配常温室外机。
3、如听需数据来在表中列出,请与新差空调联系。
4、根据项目情况支持室内机与室外机分开配电r也支持室外机电源由室内机引出。
| 室内机型号 | HM060A | HM070A | HM080A HM090A | HM100A | HM110A | ||
| 主电源 | 3N+PE~380V 50Hz | ||||||
| 室内回风工况：24℃ DB/17℃ WB;室外环境工况：(风冷)35℃ | |||||||
| 制冷系统 | 制冷量-kW 显冷量-kW | 62.9 | 72.3 | 76.1 | 91.6 | 100.2 | 112.8 |
| 58.2 | 66.6 | 70.2 | 83.4 | 91.6 | 105.2 | ||
| 压缩机 | |||||||
| 台数(个) | 2 | 2 | 2 | 2 | 2 | 2 | |
| 室内风机 | |||||||
| 循环风量-m³/h 风机参数 台数(个) | 18000 | 21000 | 23000 | 24000 | 25600 | 28000 | |
| 2 | 2 | 2 | 2 | 2 | 2 | ||
| 电加热性能参数 | |||||||
| 加热能力-kW | 9 | 9 | 9 | 9 | 9 | 9 | |
| 加湿器性能参数 | |||||||
| 加湿能力-kg/h | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | |
| 过滤网 | |||||||
| 过滤等级 | G4 | ||||||
| 连接管尺寸规格 | |||||||
| 液体管-mm(焊接) | 15.88 | 15.88 | 15.88 | 15.88 | 15.88 | 15.88 | |
| 气体管-mm(焊接) | 22 | 22 | 22 | 22 | 22 | 22 | |
| 加湿器进水管(内螺纹) | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" | G1/2" | |
| 排水管OD-mm(宝塔+喉箍) | 19 | 19 | 19 | 19 | 19 | 19 | |
| 室内机满负载电流及功率(带加热加湿机型) | |||||||
| 室内机满负载电流-A | 71.92 | 77.6 | 77.6 | 93.44 | 93.44 | 104.34 | |
| 室内机满负载功率-KW | 42.54 | 44.86 | 44.86 | 53.56 | 53.56 | 57.60 | |
| 室内机机组尺寸 | |||||||
| 机组宽度-mm | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | |
| 机组深度-mm | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 机组高度-mm | 1980 | 1980 | 1980 | 1980 | 1980 | 1980 | |
| 室内机机组重量 | |||||||
| 室内机机组静重-kg | 695 | 705 | 715 | 735 | 755 | 800 | |
| 室外机型号 | 2*SW50NP | 2*SW50NP | 2*SW50NP | 2*SW70NP | 2*SW70NP | 2*SW80NP | |
| 主电源 | 380V 3Ph 50Hz | ||||||
| 室外机满负载电流及功率(室内机与室外机分开配电) | |||||||
| 室外机满负载电流-A | 2*4.7 | 2*4.7 | 2*4.7 | 2*5.8 | 2*5.8 | 2*5.8 | |
| 室外机满负载功率-KW | 2*1.8 | 2*1.8 | 2*1.8 | 2*2.1 | 2*2.1 | 2*2.1 | |
| 室外机尺寸 | |||||||
| 机组宽度-mm | 1650 | 1650 | 1650 | 2010 | 2010 | 2860 | |
| 机组深度-mm | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
| 机组高度-mm | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | |
| 室外机机组重量 | |||||||
| 室外机机组静重-kg | 2*168 | 2*168 | 2*168 | 2*210 | 2*210 | 2*256 | |
1、以上室内机出风静压为:上送风50P8,下送风20Pa,可定制高达200Pa的机型
2、本表参数为标配常温空外机。
3、如所需数据来在表中列出,请与新雅空调联系。
4、根据项目情况支持室内机与室外机分开配电r也支持室外机电源由室内机引出，
| 项目 | 条件 |
| 环境温度 | 室内：0℃~40℃ |
| 室外：标准型：-20℃~+45℃ | |
| 节能型：-20℃~+55℃ | |
| 低温型：-40℃~+45℃ | |
| 室内环境湿度 | 20%～80%RH |
| 防护等级(室外机) | IPX4 |
| 海拔 | ≤1000m |
| 电源适应性 | 380V±15%,50±1Hz |
洼:在以下情况下使用时;请向申新雅空调专业技术人员咨询:1、空源机组电压超出额定电压的10%或低于90%,机外余压超过200Pa.
3、海拔超过1000m时,需要降额使用,
五、结构尺寸
室内机
室内机的结构尺寸如图3-1和图3-2所示。
冷风室外机

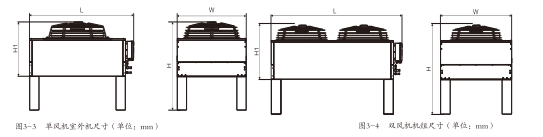

室外机的结构尺寸如图3-3和图3-4所示。
表3-1 SW系列冷凝器机械参数(单位:mm)
| 产品型号 | 外形尺寸 | |||
| L | H | W | H1 | |
| SW40NP | 1650 | 1150 | 1100 | 710 |
| SW50NP | 1650 | 1150 | 1100 | 710 |
| SW70NP | 2010 | 1150 | 1100 | 710 |
| SW80NP | 2860 | 1150 | 1100 | 710 |

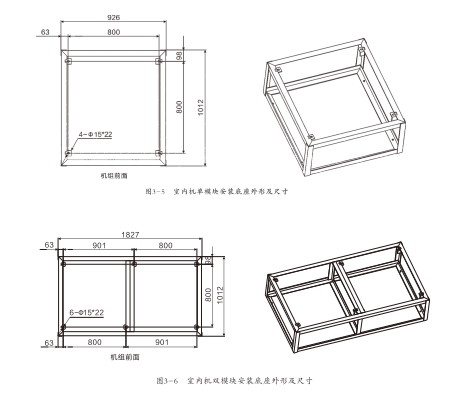

室内机(下送风)安装底座外形及其尺寸如图3-5、3-6和表3-2所示。
对于上出风系统，可以根据要求选择带有格栅的送风,风帽，风帽的外形如图3-7，具体尺寸参见表3-3。
| 类型 | A | B | C |
| 单门 | 1000 | 900 | 450 |
| 双门 | 1000 | 1800 | 450 |
| 空间位置 | 下送风 | 上送风 |
| A | 900 | 900 |
| B | 600 | 600 |
| C | 600 | 600 |
| D | 500 | 0 |

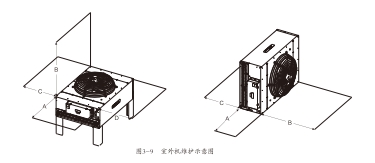

室外机维修空间，如图3-9所示。
| 空间位置 | 正放 | 侧放 |
| A | 600 | 600 |
| B | 4000 | 4000 |
| C | 600 | 600 |
| D | 600 | / |
八、制冷利管路
一般原则
风冷系统需要对室内机和室外机进行制冷剂管路的连接。通常安装人品要根据现场情况确认制冷剂管路的等效长，从而确定采用何种形式连接，其中曾路的等效长度要考虑各种响头带来的阻力。请参考以下原则:1、若单程等效长度超过30m，或是空内机与室外机的垂直高度差超过了7.5m，在安装前请向厂家咨询以确认是否需要增加管路廷长组件等措。
2、表4-2建议的管路尺寸为等效长度，弯头以及阀门带来的阻力损失已计算在内。安装省要根据规场情况确认是否合活，
3.在室内机和室外机的高度落差较大时，每7.5m安装一个集油器(存油奢)，过长的连接管需要补充足够的压缩机油，具体可在安装前向厂家咨询。
| 液管外径 | 等效尺寸 | ||
| 45°弯头 | 90°弯头 | 180°弯头 | |
| 16 | 0.15 | 0.27 | 0.54 |
| 19 | 0.18 | 0.30 | 0.60 |
| 22 | 0.24 | 0.44 | 0.88 |
| 28 | 0.30 | 0.56 | 1.12 |
布管
安装时，可参照图4-1和图4-2进行管路布置。
九、制冷剂管路
接管
室内外机遇过焊接方式连接，焊接前注意在球阀上包上漫布并淋水，保证球阀湿度不超过120C，在球阀附近的空调机姐底板和侧板上贴有较多的注意和指引标签及保湿棉，焊接时不要烧掉标签和保温棉。排气管的水平部分应从压缩机引出后向下倾斜，其倾斜度至少为1:200每1m应下降5mm)。排气管若是在受冷却设备影响的地方(包括垫亮的地板下时应该保湿，考虑到管径对系统压降的影响，室内外机的连接铜管的管径，请尽量按照表4-3的建这尺寸选取,
| 型号 | HM025A HM050A | HM030A HM035A HM060A HM070A | HM040A HM080A | HM045A HM090A | HM100A HM110A | ||
| 管长 | D | L | D L | D L | D L | D L | |
| 10m 20m 30m 40m* 50m* 60m* | 22 | 16 | 22 16 28 | 22 16 28 19 | 22 16 28 19 | 22 28 28 | 16 19 |
-般原则
室内机按出风方式可分成上出凤和下出风，对于凤冷系统的连接，可以接风管也可以选配风帽(针对上出风)，在接风管的时候需要综合考虑。
安装风管时请参考以下原则:
·矩形风管的长边与短边之比不宜大于4:1。
矩形风管的弯管，可采用内弧形或内斜线矩形弯管。当边长大于或等于500mm时，应设置导流片。
当矩形风管边长大于或等于630mm，保温风管边长大于或等于800mm，且其管段长度大于1200mm时，均应采取加周搭施。
。风管与配件的表面应平整，圆弧应均匀，咬口缝成严密，而且风警与配件可拆卸的接口及调节机构，不得装设在上或楼板内。
凤管的严密性检验应符合漏光法检测规范。
布管
在接风管的时候尤其注意:当多台空调机组用同一个静压箱相许的时候，应尽量避免或减少空调机组间出风气流的互相干扰。
*下送凤机组推荐自由回风，不推荐安装回风管。如必须安装回风管时，请在机组上方安装静压箱，且静压箱高度不小于600mm，禁止采用“奇头”或“缩口”替代静压箱，否则会导致机组报警。
N十、电气及控制
主电路链接
新推DX系列空调电源要求:
室内机使用3N+PE-380，50Hz室外机使用3+F-380，5012。具体电,流餐看空调机组铭快上的满鱼荷电流,电婉数设要考虑满负荷电流和工作环境的影响确定最终的电线径，所有电气接线应按当地标准,并检查电源是香与铭快要求-致。接线时为避免端子连接处腐性和过热，要求所有的供电线均为铜导线，电源连接示高图如图4-4:

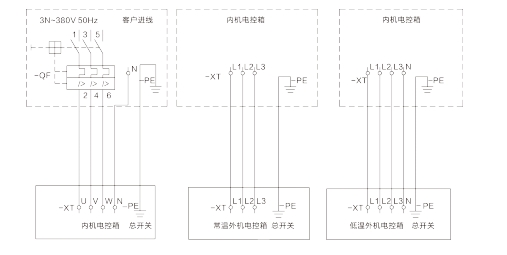

客户电源接线(室内机单路供电，室外机由室内机供电)

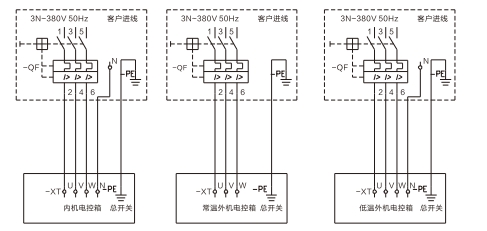

客户电源接线(室外机单独供电)
N十一、应用指南
控制器链接
新准DX系列空调提供了专门的端子排，主要为用户提供远程控制，报警监控等外部接口。用户可以接入以下监控和报警装置:
1，远程关机。机姐预留远程关机无源信号接口，要求正常时该信号断开，需要远程关机时请把该无源信号变成闭会，当远程关机信号闭合后，机姐会关闭并产生远程机报警，连接时参考随机附带的电气原理图和安装说明书
2、烟雾告警。机姐预郁烟舞告警无源信号接口，要求正常时该信号断开。当烟雾告警信号闭合后，机姐会关闭并产生烟雾告警，连接时参专随机附带的电气原理图和安装说明书，
3，蓝控系统。机组预留RS485接口，支持MODBUS-RTU协说，
4、报管信号输出。当机组发生任一报警时。机姐报管输出信号闭合，否如新开。冇姐报警输出信号为一-个无源触点信号。
连接时参考随机附市的电气原理图和安装说明书。
多机群控多台机姐可以进行联控，从而实现群姐控制和主备轮巡的功馆。多机联控通过CAN总线实现，最多可连接32台，1号机姐:(6址为0默认为主控机组，其它机组分别设置地址为1-31，如果主控机姐造讯、姐网失败，各机姐单独运行。主控机姐向每台机组发送控制命令，并从从机速取测量数据和机组状态，多机眸控可以实现以下功舱:
1，模块一:主机棍据所有运行机姐的平均被控湿漫度值与主机被控湿湿度设定值进行比较计算出机房湿湿度需求方向。群控网络中的机姐按照机房温漫度需求方向运行工作。允许备用、时间轮值，故轮值，层叠功，
2、模块二·群控网饹中的机姐报据自身检测到的被控湿湿度值与主机被控湿湿度设定值进行比较，确定输出方向和输出力度。允许备用，时间轮值，故障轮值，层叠功抱，
一、产品介绍
新雅DST系列螺枉空调机组分为螺枉式水冷冷水机组、杆式水源热泵机组、杆式风冷冷水机组、杆式风冷热泵机组共四个系列。
二、产品特点
高效节能
具有主要部件的生产能力，拥有自主知识产权,系统完美搭配，整机船效达6.0.机姐可选配本厂自主专利的热回收器，在空调使用情况下可回收的热量为制冷量的30%以上或实现全热回收，热水最高水温可达702C，热量回收不耗期，且机姐整机效率可提高5%。
运行可靠
机组具备7种安全保护措能，保证机组正常运行。机组备有单、双回路设计,满足客户的不同选择。当双回路配置机组的单台压机出现故障时，另一台压缩机仍可正常运行，尽可能降低教障时使用影响。所有机组出厂前均通过安全检测系列100%测试，确保机组性销符合企业标准、
智能化控制
机姐采用微电脑控制，可以通过集中管理系统握作。机姐可选配远程管理程式，反馈系统运行信息，实现远程服务。控制界面直接显示故障内客，方便及时了解故障并排除。
安装、维护简便
机姐出厂前己充注冷媒和润滑油，客户只需连接进、出水管和电源即可运行。
| 标准配置 | |
| 压缩机 | 半封闭双螺杆压缩机 |
| 蒸发器 | 自产高效蒸发器 |
| 冷凝器 | 自产高效冷凝器 |
| 控制器 | 微电脑控制器 |
| 节流装置 | 微电脑控制器 |
| 启动方式 | 星三角 |
| 电源制式 | 380V-50HZ--3N |
| 保温材料 | 防腐、防水、网状保温层 |
| 包装 | 高强度塑料布 |
| 油漆 | 高强度哑光漆 |
| 水口连接方式 | 法兰 |

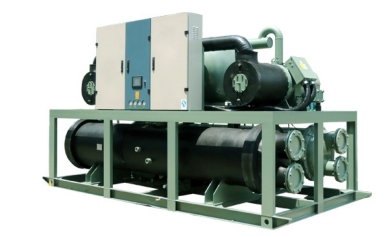

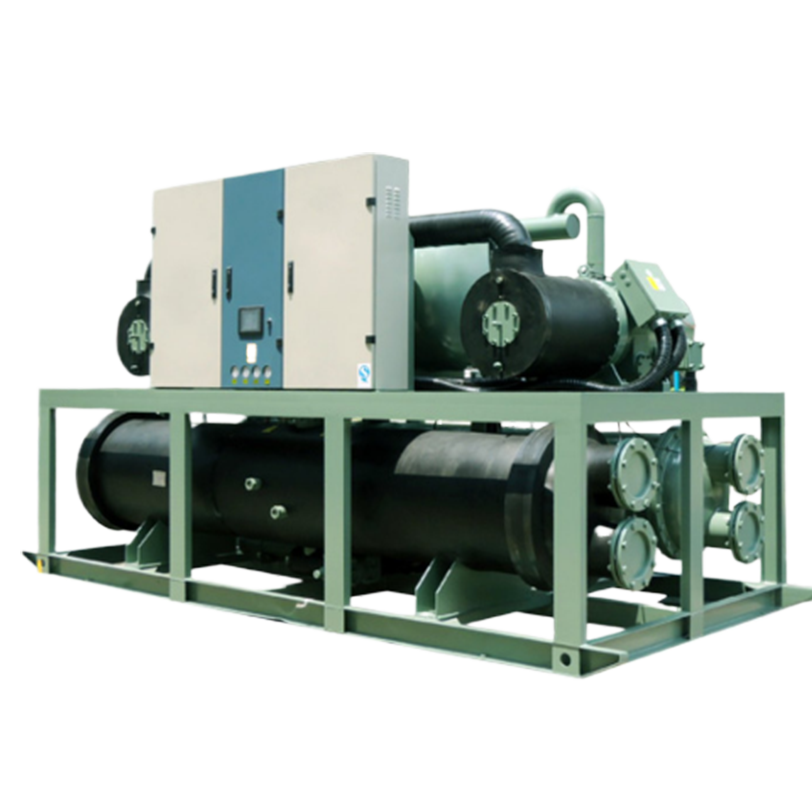

蠓杆式水冷冷水机组采用高效双螺杆压缩机，匹配本厂生产的高效冷凝器与燕发器及品牌膨胀阀、机坦应用范围:各种空调隆温大中工商场所、制冷量范围:70KW-5000KW.
多种冷媒选择，机组可提供R22、R134a等冷媒介质，冷冻水出水温度范围S-20度，可选用380V-50HZ-3N及其它电源制式。可模块化设计，自由组合。
| 标准配置 | |
| 压缩机 | 热泵专用压缩机 |
| 蒸发器 | 自产高效蒸发器 |
| 冷凝器 | 自产高效冷凝器 |
| 控制器 | 微电脑控制器 |
| 节流装置 | 微电脑控制器 |
| 启动方式 | 星三角 |
| 电源制式 | 380V-50HZ--3N |
| 保温材料 | 防腐、防水、网状保温层 |
| 包装 | 高强度塑料布 |
| 油漆 | 高强度哑光漆 |
| 水口连接方式 | 法兰 |

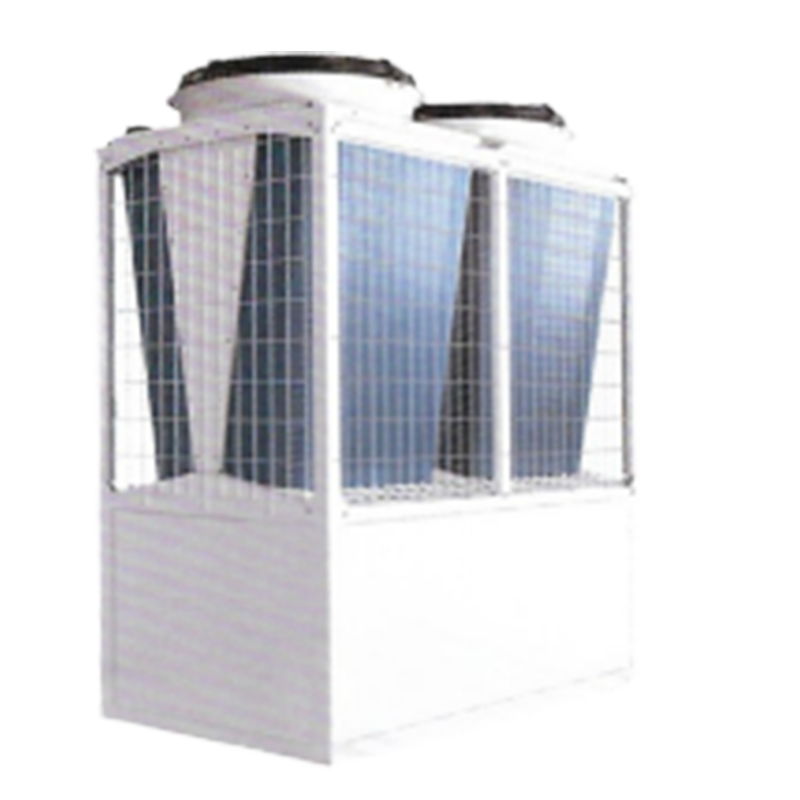

螺杆式水通热系机组采用双螺杆压缩机，水源热泵系统可制令供缓，一机多用:一套系统可替换原来的钢炉如空调的两套装置或系统:在节省大量能源的同时也减少了设备的初投资。
