洁净手术室用空气调节机组

WJKY-H系列洁净手术室用空气调节机组广泛应用于洁净手术室和为其服务的辅助区域、制药车间、生物实验室等生物争所。

产品分类：

关键词：

一、型号说明

WJKYH2-4B	3.2	H	4	B
新雅组合式空调机组	名义风量（x10 m ³/h	洁净空调调节机组（直膨式）	盘管总排数	方案代码（B、BT、E、ET)

WJKY-H系列洁净手术室用空气调节机组广泛应用于洁净手术室和为其服务的辅助区域、制药车间、生物实验室等生物争所。

针对净化空调系列特点,采用了各种先进的功能方案组合,及专用部件和材料。

柔性组合，结构紧凑。

适用于现场无冷热源等动力条件或项目改造。

可选配DDC或PLC智能控制系统。

风量范围: 1000-180000m /h

左右手判定:面向机组进风口看,配管在左侧为左式机,配管在右侧为右式机。

执行标准: GB/T 19569- 2004洁净手术室用空气调节机组。

WJKYH2-4B	WJKYH2-10E	WJKYH2-13ET
洁净手术室用空调机组，名义风量 200m3/h, 盘管总排数4排，50#铝合金框架结构，箱板厚度 50mm。适用于洁净手术室、生物安全实验室等场合使，用的新风经预处理后的循环机组，洁净走廊、污物走廊、中心供应室等场合使用的自取新风的循环机组。	洁净手术窒用空调机组，名义风量 3200 m /h,排管总排数10排，50# 铝合金框架结构，箱板厚度 50mm。适用于洁净手术室、生物安全实验室、医院、药厂的动物房等场合使用的新风预处理机组。用的自取新风的循环机组。	洁净手术室用空调机组，名义风量 3200m /h,排管总数13排，30#铝合金框架结构，箱板厚度30mm,带深度除湿装置。适用于洁净手术室、生物安全实验室、医院、药厂的动物房等场合使用的新风预处理机组，尤其使用高温高湿地区。

二、技术优势

新雅多年来-直致力于工业净化和生物净化用空调设备的研发及应用，逐渐形成了自己鲜明的技术特征。WJK-H2系列洁净式空周机组是新雅以《医院洁净手术部建设标准》、《医院洁净手术部建设技术规范》、《洁净手术室用空气调节机组》（GB/T19569》等国家强制性规范为依据和设计思路，专门研发生产的洁净手术室专用空调机组。针对医院净化空调系统高标准要求，新雅提供的AHM-H2系列洁净手术室空气调节机组采取了多项技术措施加以保证。该系列机组采用模数化设计。风量范围从1000到180000m/h,机组承压高达2500Pao该系列产品具有对空气进行降温、除湿、加热、加湿、过滤净化、杀菌等功能。通过各功能段之间的灵活组合，可满足用户的各种应用需求。

可靠性保证措施

优良的材质定设备可准任的保障基础。经协了多年的打业协练与积淀，新雅已建立起一套可靠的材料配置方案，和一个稳定的材料供应链。空机组所涉及的所有零部件和材料中，大到风机、电机、压缩机、加湿器等主要部件，小到一个螺丝钉或-块软接帆布，都是长期在手术室机组中使用或考查过的。这是产品品质的重要保障。优良的材质定设备可准任的保障基础。经协了多年的打业协练与积淀雅士已建立起一套可靠的材料配置方案，和一个稳定的材料供应链。空调机组所涉及的所有零部件和材料中，大到风机、或一块软接帆布，都是长期在手术室机组中使用或考查过的。这是产品品质的重要保障。

维持温度、湿度

机组采用双层保温棉板设计，内外板材料标准配置均为彩色镀锌钢板或不锈钢板。框架可选用铝合金板结构。整体箱板厚度50或30mm,内外金属板与发泡保温层一次发泡成型，形成高强度箱板，AAHM-H2标准D1级。

防冻桥措施

机组采用独有防冷桥结构,有效解决了存在于框架处的冷桥问题,从而彻底解决了箱体凝露问题。防冷桥性能可达欧洲EN1886标准TB2级。

整体密封措施

机组之箱板与箱板、箱板与框架之间均采取特别密封措施，可保证机组之密封性能远高于-般空调机组标准。整体机组气密性可达EN1886标准t1级：间时在1500Pa生力下面风率小于0.2%。

降噪隔音措施

采用高效低噪声抗过载能力很强的后弯离心风机。合理选型，确保风机工作点处在高效、低噪声区，以降低风机的基础噪声；50mm的保温箱板，隔声能力可达35dB(A)以上。

抑菌防霉措施

机组内表面边角设计为圆弧过渡以便清洁，缝隙采用无硅密封胶；表冷段位于正压段，不设挡水板，干式接水盘保证排水顺畅，避免积水：配置紫外线
杀菌灯；接水盘选用抑菌型材质，可持续杀菌，杀菌效率达99.99%以上；箱体内壁板可选用抑菌材质，以达到更佳的抗菌效果。

保温性能佳

双层保温面板聚氨酯-次性闭孔发泡材料紧密结合，发泡密度不小于45kg/m^{1},导热系数K=0.0213W/moK。机组整体保温性能达欧洲EN1886标准T2级。

温湿度控制精确

对于有严格温湿度要求的机组电加热器可采用多级等比分配或1:2:4差级分配方式以满足温升的微调精度加湿器可选择干蒸汽加湿器，电极式加湿器或电热式加湿器。通过先进的自动控制、高精度的传感器配置及严格控制的冷热源动力，AAHM-H2系列机组可以实现温湿度的高精度控制（最高可达温度士0.5℃湿度土2%)。
该系列产品有初中高效三级过滤器可选过滤器等级最高可达H13。同时提供纤维活性碳复合过滤、Ti02杀菌器、紫外杀菌器等，有效进行除尘杀菌，确保室内空气新鲜健康多种过滤装置。源动力，AAHM-H2系列机组可以实现温湿度的高精度控制（最高可达温度士05℃温度土2%)。

新风深度除湿技术

不需要额外增加冷热源，不会对机房温湿度造成影响，防止末端机身凝露；超级除湿效果，可以实现送风含湿量可以实现送风含湿量不超8g/kg;系统节能30%以上；智能化集中控制，水温波动不会影响室内温湿度；模块式设计，项目应用经验成熟，工况运行稳定。

无冷源式新风自冷技术

新风旁通，根据室内温度控制新风旁通量，实现无需冷源达到冷却的节能效果；利用新风冷量消除房间内热，特别适合内热大、冬季需要制冷的空调控制区域：有效解决冬季新风盘管冻裂问题；无需外部配合，自带电气控制系统。

节能型四管制空调系统

回收冷凝废热。大大降低一次回风的再热能耗；超强除湿能力。解决手术室内湿度着遍像商的问题：基本，上不存在盘管防冻问题，新风基本无需电预热有效利用新风冷量，避免手术室室内过热规象；同时提供冷热源避免手术室在同一天内出现忽冷忽热。频繁转换空调工况的现象在零度以上稳定运行制冷工况，适应手术部制冷季较长的特殊工况。

三、设计特点

四、性能参数

五、机组安装

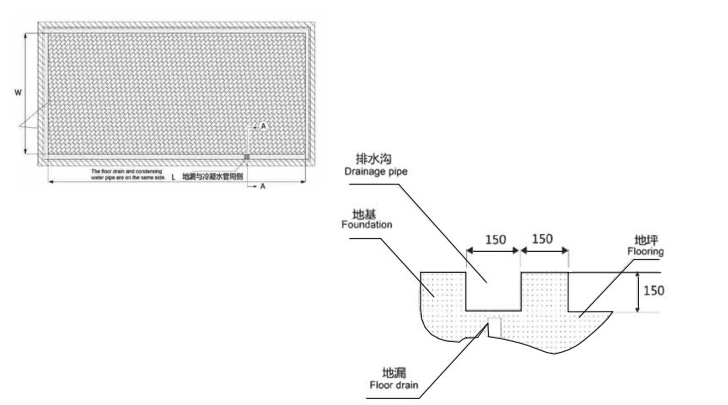

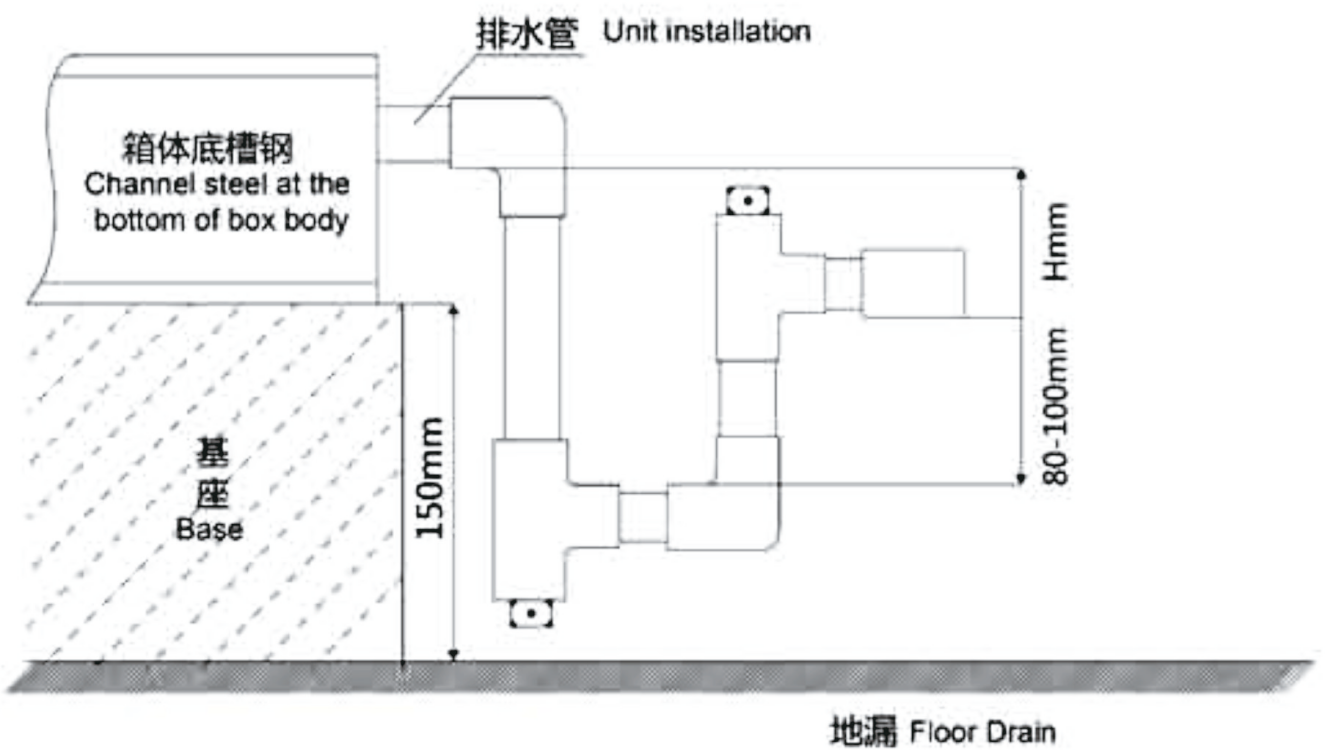

除吊顶机组外，所有结构形式的空调机组都应安装在一个水平的基础之上。机组四周，尤其是机组配管和风机与电机的检修门一侧应留有充分空间，以便于机组的日常检视和定期维护。凝结水出水口必须先接驳一个“U”形排放管，然后才与外管联接。在接驳盘的进出水管时，应平衡用力，不要用力过猛，以免损坏盘管。空调机组的电机应接在有过载保护的电源上，并有接地保护。空调机组与外接风管间应采用柔性连接以避免振动的传递。对直膨式机组，室内机与室外机的连接盘应尽量短，并减少高度差和弯头
数量。室外机安装需有足够的检修和散热空间。

六、机组使用

每次运行机组之前，都应检查其水路和风道的各阀门，井使之处于正常的操作状态。
应定期检查风机和电机等运动件的联接、运行和传动情况，并及时调整。初效过滤器应根据污垢程度用清水或清洗剂清洗，清洗的频度视使用的环境而定。中效过滤器当其阻力，上升到初始阻力的两倍时，应予以清洗或更换。机组在冬季不运行时，应将盘管中的水放掉，机组在冬季继续运行时，短暂停机，则必须保持盘管内水连续流动，并关闭新风阀，以免冻坏盘管，长期停机则需将盘管中的水放掉。冷水和热水应为清洁的软化水。机组每运行两年，应以化学方法清除盘管内的水垢，并用压缩空气或水清理翅片
表面的污垢。必须保证蒸汽加湿器在风机停止前关闭蒸汽阀。必须保证风机开启后，才开启电加热风机停止前5分钟，关闭电加热。

七、机组安装

根据客户不同的需要，新雅可提供不同的控制柜。在对电网要求不是很高的场所可以选择直接启动柜或星三角启动柜，新雅建议在电机功率 ≥ 11kW时；选用星三角启动，对于电网要求相对较高的场所；可选择变频启动柜或软启动柜。
