标准工况 | 干球温度 | 温球温度 | 进水温度 | 水温差 |
回风供冷 | 27°C | 19.5°C | 7°C | 5°C |
回风供热 | 21°C | __ | 60°C | __ |
1.表中冷量和热量按JB/T9066-1999条件测定。
2.表中电机功率为参考全压值下的对应参数，机组全压不受表列数据限制，用户应根据实际需要选定。
3.表中噪声值是在消声室内，距机组各表面1米处（GB9068)测定的声压级噪声值。
型号 | 风量 m3/h | FP-40L2 冷 量 （KW) | 热 量 （KW) | 水流 量 （T/h) | 水阻力 （K/Pa) | 机组全压 （Pa) | 机组功率 （KW) | 噪音 dB（A) | 运行重量 （Kg) |
FP-20L5M | 2000 | 11.6 | 18.61 | 2 | 8.1 | 100 | 0.37 | ＜52 | 205 |
FP-30L5M | 3000 | 17.4 | 27.91 | 3 | 13.4 | 280 | 0.55 | ＜56 | 235 |
FP-40L5M | 4000 | 23.3 | 37.22 | 4 | 6.8 | 210 | 0.74 | ＜54 | 253 |
FP-50L5M | 5000 | 29.1 | 46.52 | 5 | 8.5 | 140 | 0.8 | ＜53 | 315 |
FP-60L5M | 6000 | 35.5 | 56.76 | 6.1 | 10.2 | 280 | 1.1 | ＜57 | 340 |
FP-70L5M | 7000 | 41.3 | 66.06 | 7.1 | 12.3 | 260 | 1.1 | ＜58 | 375 |
FP-80L5M | 8000 | 47.1 | 75.37 | 8.1 | 14.5 | 280 | 2.0 | ＜62 | 405 |
FP-90L5M | 9000 | 52.9 | 84.67 | 9.1 | 16.7 | 280 | 1.65 | ＜60 | 460 |
FP-100L5M | 10000 | 58.7 | 93.98 | 10.1 | 19 | 260 | 1.65 | ＜61 | 490 |
型号 | 风量 m3/h | FP-40L2 冷 量 （KW) | 热 量 （KW) | 水流 量 （T/h) | 水阻力 （K/Pa) | 机组全压 （Pa) | 机组功率 （KW) | 噪音 dB（A) | 运行重量 （Kg) |
FP-20L5M | 2000 | 15.7 | 25.12 | 2.7 | 15 | 50 | 0.37 | ＜52 | 223 |
FP-30L5M | 3000 | 23.3 | 37.22 | 4 | 9.8 | 230 | 0.55 | ＜56 | 250 |
FP-40L5M | 4000 | 37.22 | 50.24 | 5.4 | 10.9 | 160 | ＜54 | 253 | 275 |
FP-50L5M | 5000 | 39 | 62.34 | 6.7 | 14.8 | 90 | 0.8 | ＜53 | 338 |
FP-60L5M | 6000 | 46.5 | 74.44 | 8 | 19 | 230 | 1.1 | ＜57 | 370 |
FP-70L5M | 7000 | 54.1 | 87.46 | 9.4 | 9.1 | 210 | 1.1 | ＜58 | 400 |
FP-80L5M | 8000 | 62.8 | 100.49 | 10.8 | 10.9 | 230 | 2.0 | ＜62 | 443 |
FP-90L5M | 9000 | 70.3 | 112.58 | 12.1 | 12.8 | 230 | 1.65 | ＜60 | 500 |
FP-100L5M | 10000 | 77.9 | 124.68 | 13.4 | 14.8 | 210 | 1.65 | ＜61 | 535 |

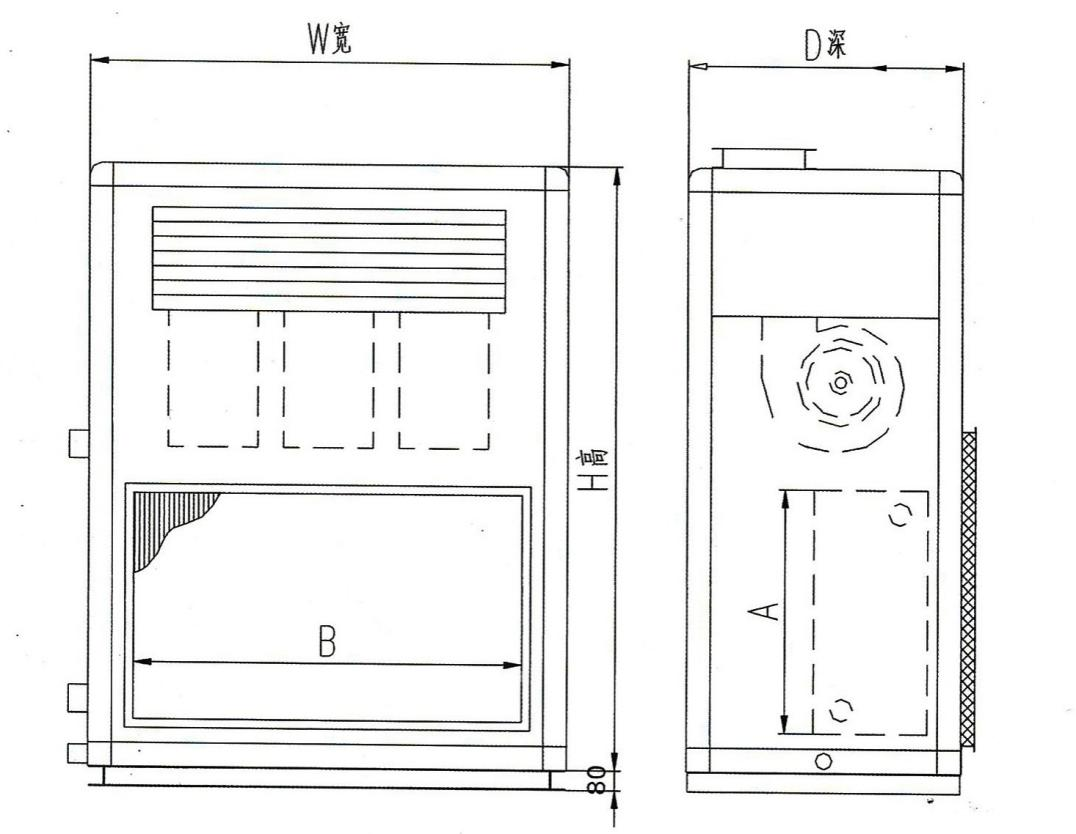

尺寸 型号 |
宽W (mm) |
深W (mm) |
高H (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
进出水DN（新/回风、4/6排） |
排水 (DN) | |||
4H | 6H | 4X | 6X | |||||||||||
FP-120W5 | 1400 | 1680 | 1420 | 1340 | 1320 | 507 | 507 | 593 | 300 | 50 | 50 | 80 | 80 | 40 |
FP-140W5 | 1700 | 1780 | 1340 | 1260 | 1620 | 569 | 569 | 691 | 440 | 50 | 65 | 80 | 80 | 40 |
FP-160W5 | 1800 | 1880 | 1340 | 1260 | 1720 | 638 | 638 | 722 | 440 | 50 | 65 | 80 | 80 | 40 |
FP-180W5 | 1950 | 1880 | 1340 | 1260 | 1870 | 638 | 638 | 872 | 440 | 50 | 65 | 100 | 100 | 40 |
FP-200W5 | 2000 | 1880 | 1880 | 1340 | 2020 | 638 | 638 | 922 | 540 | 65 | 65 | 100 | 100 | 40 |
FP-250W5 | 2200 | 1980 | 1560 | 1480 | 2120 | 715 | 715 | 945 | 540 | 80 | 80 | 100 | 100 | 40 |
FP-300W5 | 2300 | 2080 | 1780 | 1700 | 2220 | 801 | 801 | 959 | 540 | 80 | 80 | 100 | 100 | 40 |
FP-350W5 | 2600 | 2230 | 1780 | 1700 | 2520 | 898 | 898 | 962 | 740 | 80 | 80 | 100 | 100 | 40 |
FP-400W5 | 2800 | 2230 | 1950 | 1870 | 2720 | 898 | 898 | 951 | 951 | 100 | 100 | 125 | 125 | 40 |
FP-500W5 | 3000 | 2380 | 2100 | 2020 | 3020 | 1007 | 1007 | 1046.5 | 1046.5 | 100 | 100 | 125 | 125 | 125 |
