产品描述

一、新风换气概述

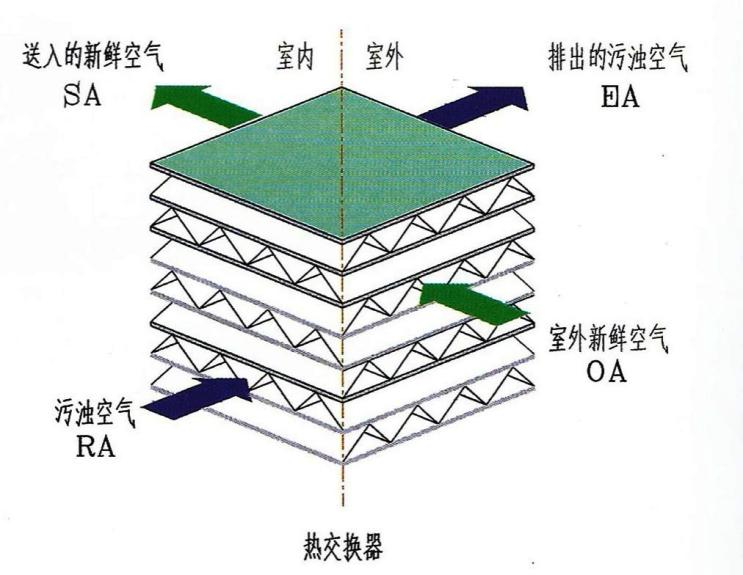

换热类型:

显热交换类型:显热交换器是由导热效果良好的优质铝箔制成，其优点是显热换热效率高，使用寿命长。

全热交换类型:全热交换器是由特殊的高分子纸膜经化学处理加工而成，具有阻燃性，对温度、湿度、能量回收起到最佳效果。

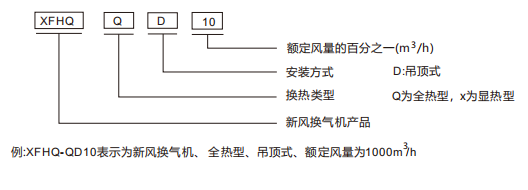

新风换气机型号说明

产品技术特点：

双向换气技术:

内置送、排风机，双向等量置换，抑制室温变化，使室内保待足够的新鲜空气。

能量回收技术:

采用高效的静止热交换器，能量交换回收效率达到70%，送、排风在交叉通过时进行充分的能量交换，实现高效率节能。

过滤净化技术:

配置专业空气过滤器，对新风进行预处理，保证送入室内的新鲜空气洁净度，并可根椐

对新风的特殊要求，配置高性能的过滤装置。

设计合理:

采用CAD优化设计，结构紧凑合理，体积小，噪声低、安装及维收方便。

适应场所:

广泛用于写字楼、商场、图书馆、会议室、银行、影剧院等等，以及所有敞开式办公区、大厅等需要新风换气的场所。

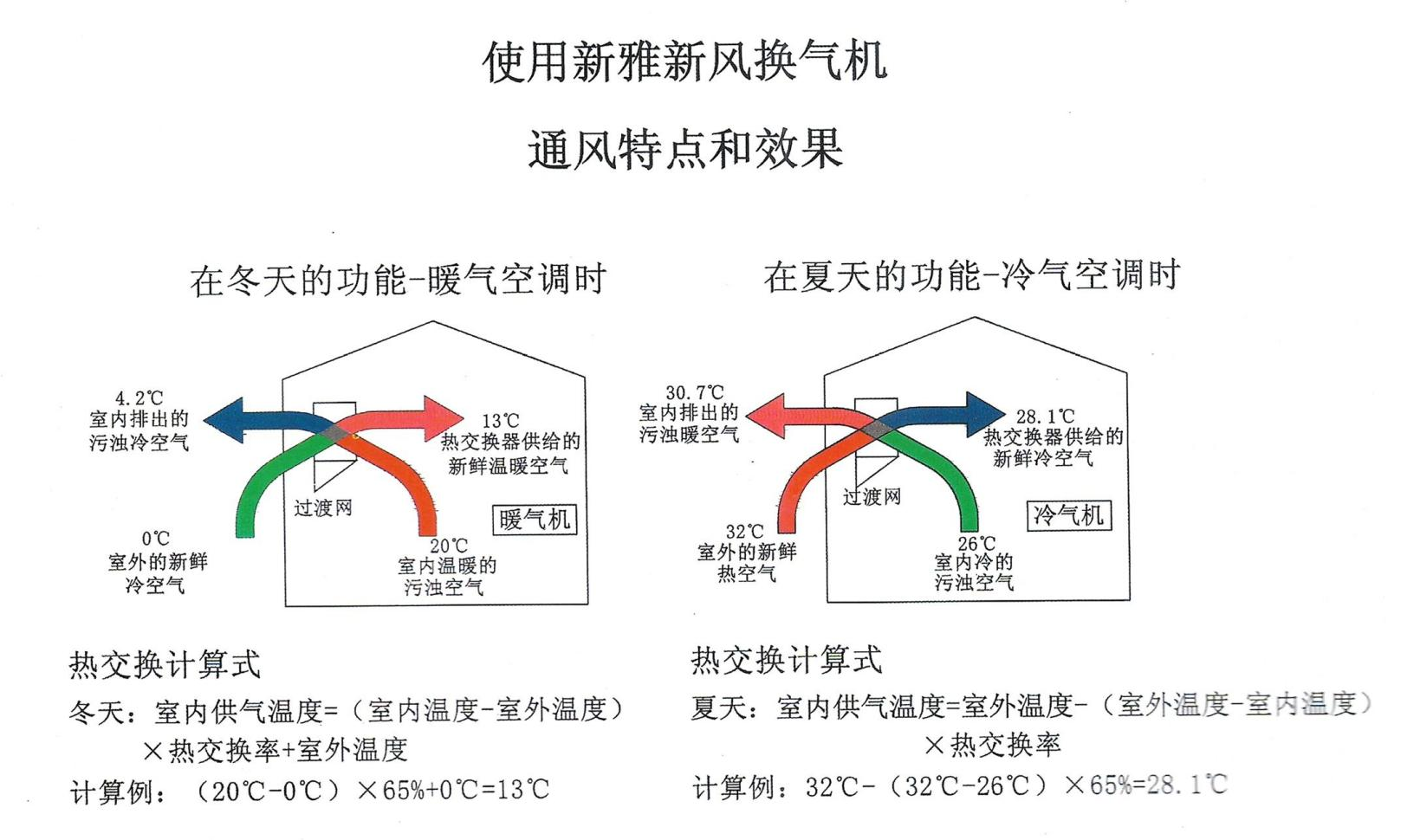

使用新雅新风换气机通风特点和效果

(显热)新风换气机规格及性能参数表(一)

型号	换热类型	额定风量 m3/h	电压（V)	额定功率（KW)	机外余压（Pa)	热交换效率（%)	噪音 dB（A)	重量（Kg)
XFHQ-XD5	显热	500	220	0.2x2	100	65	＜56	92
XFHQ-XD10	显热	1000	380	0.2x2	180	65	＜56	100
XFHQ-XD15	显热	1500	380	0.2x2	200	65	＜56	135
XFHQ-XD20	显热	2000	380	0.37x2	220	65	＜59	180
XFHQ-XD25	显热	2500	380	0.5x2	250	65	＜61	220
XFHQ-XD30	显热	3000	380	0.55x2	300	65	＜61	230
XFHQ-XD5	显热	3500	380	1.0x2	350	65	＜63	250
XFHQ-XD40	显热	4000	380	1.0x2	350	65	＜64	280
XFHQ-XD50	显热	5000	380	1.5x2	350	350	＜64	386

(显热)新风换气机规格及性能参数表(二)

型号	换热类型	额定风量 m3/h	电压（V)	额定功率（KW)	机外余压（Pa)	热交换效率（%)	噪音 dB（A)	重量（Kg)
XFHQ-XD5	全热	500	220	0.2x2	100	70	＜56	75
XFHQ-XD10	全热	1000	380	0.2x2	180	70	＜56	80
XFHQ-XD15	全热	1500	380	0.2x2	200	70	＜56	110
XFHQ-XD20	全热	2000	380	0.37x2	220	70	＜59	150
XFHQ-XD25	全热	2500	380	0.5x2	250	70	＜61	175
XFHQ-XD30	全热	3000	380	0.55x2	300	70	＜61	175
XFHQ-XD35	全热	3500	380	1.0x2	350	65	＜63	195
XFHQ-XD40	全热	4000	380	1.0x2	350	70	＜64	220
XFHQ-XD50	全热	5000	380	1.5x2	350	70	＜64	320

注:

1、表中所列各种机型的噪声值均为换气机本身的噪声值，在加装降噪风管及采用其他降噪措施后，仍可降低5~10dB(A)。

2、由于产品不断更新，更新后的技术参数恕不另行通知，以产品说明书为准。

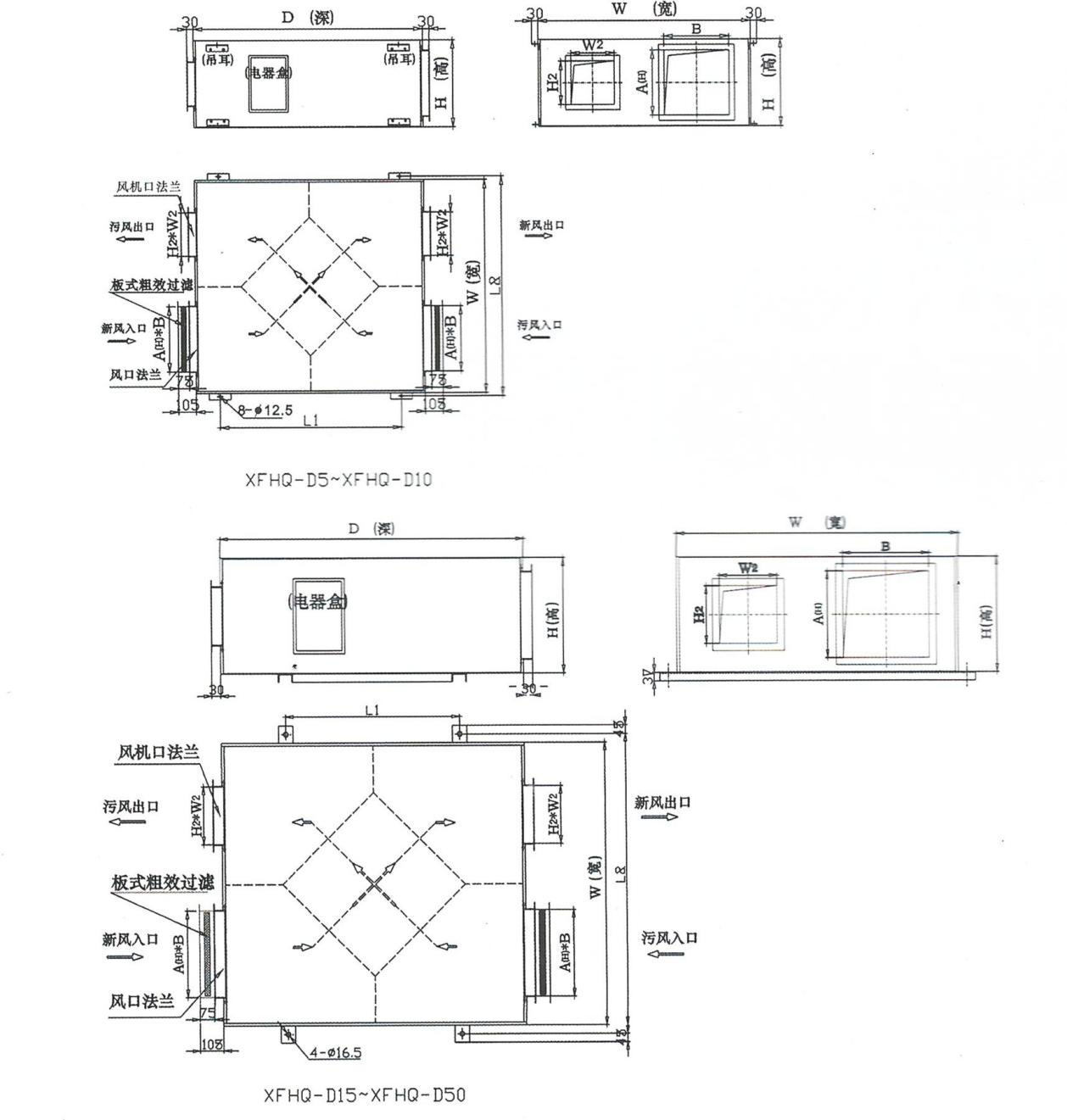

外型尺寸图

XFHQ-Q/XD型外形尺寸表

型号	W (mm)	D (mm)	H (mm)	A(H) (mm)	B (mm)	H2 (mm)	W2 (mm)	L1 (mm)	L2 (mm)
XFHQ-XD5	960	1100	540	300	300	146	230	900	990
XFHQ-XD10	1000	1150	560	300	350	122	230	950	1030
XFHQ-XD15	1100	1200	560	350	350	122	230	900	1160
XFHQ-XD20	1250	1360	660	400	400	228	260	1060	1310
XFHQ-XD25	1250	1500	1500	450	450	188	300	1200	1310
XFHQ-XD30	1300	1600	710	450	500	150	300	1300	1360
XFHQ-XD35	1450	1750	910	500	500	150	340	1450	1510
XFHQ-XD40	1450	1850	1010	550	550	300	344	1450	1510
XFHQ-XD50	1500	1950	1110	600	600	357	312	1500	1560

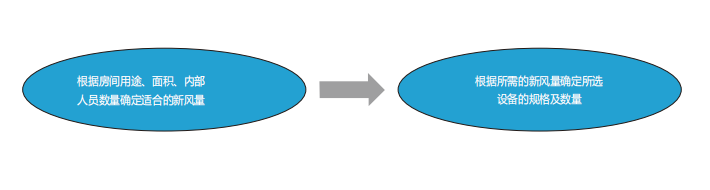

选型指南

舒适性空调房间所需新风量

房间类型	不吸烟					少量吸烟		大量吸烟
房间类型	一般房间	体育馆	影剧院百货商场	办公室	计算机房	餐厅	高级客房	会议室
每人所需新风量 q ( m ³/h)	16~44	8~20	9~22	30~60	30~95	20~50	35~80	45~130
房间新风换气次数 (次 /H )	1.6~2.65	0.50~1.25	0.06~2.66	1.56~3.90	2.50~6.25	1.25~6.25	1.88~4.69	3.13~7.81
